华允云+虚拟串口软件+DTU---实现PLC远程升级程序

一、创建透传设备模型

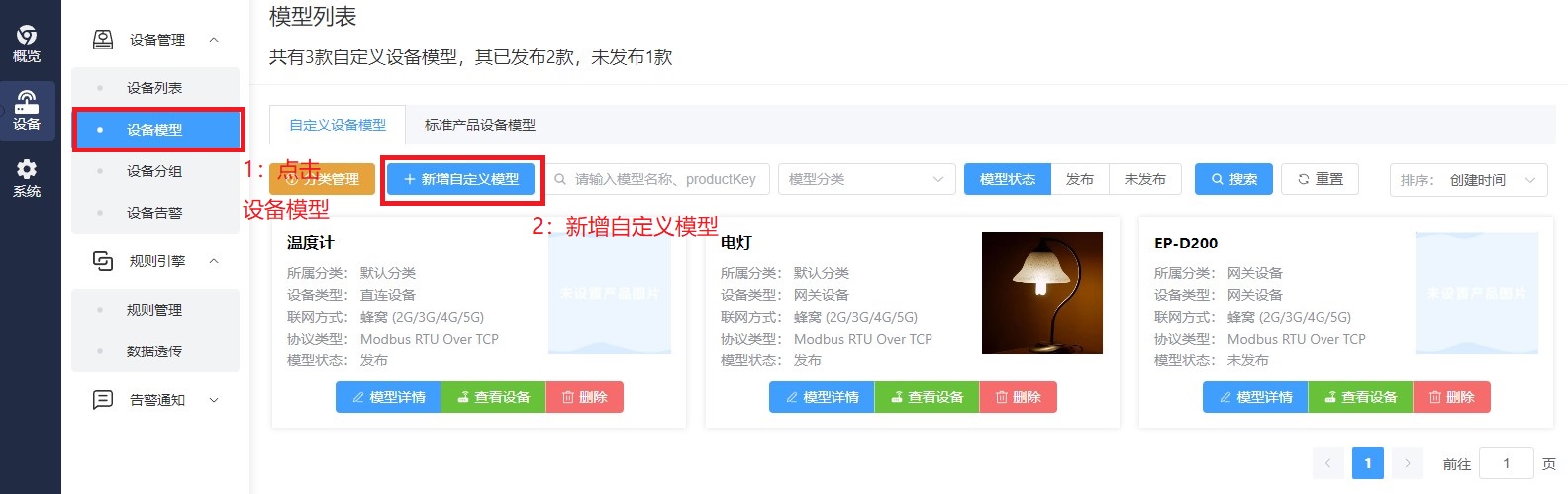

1．新建模型分类

2．创建数据透传模型

3. 配置模型参数

4. 发布模型

二、配置设备

1. 升级固件：

   a. 读取设备固件版本号，若固件低于V3.0.4版本需更新最新固件。使用串口线，连接DTU，配置好串口参数，打开串口，进入配置状态，读取设备参数。



   b. 如上图，固件版本低于V3.0.4,需更新固件。

   在配置模式下，手动发送如下命令“at+download=ota.huayuniot.com:8166/hytcp.pac”。最后需追加一个回车换行符（shift+enter）。再点击发送。

   如下图：升级成功后会返回一个“OK”，然后设备会自动重启打印一个开机信息“start”。



2．配置通道A的模式为云平台透传。首先进入配置模式，选择工作模式为云平台透传模式，点击保存参数，点击设备重启。

三、绑定DTU

新增设备

四、云平台新建虚拟串口终端设备

新建自定义透传设备。

五、配置透传组策略

【启动】策略

六、配置虚拟串口软件

1．打开第三方虚拟串口工具。配置串口号（注意填入空闲的串口号）、TCP客户端模式、服务器IP地址114.115.220.53、服务器端口号7060、选择连接成功发送注册信息并配置注册信息{"SN":"XXXXXXXXXXXXXXX","PK":"XXXXXXXXXXXXXX","CH":1}。 SN以及PK信息填充虚拟DTU设备信息。并启动虚拟串口。

2．例如第三方软件的配置方法如下

七、判断设备状态

八、收发测试
